电动葫芦限位器和断火限位器在作用上是相同的，都是起到限制作用，比如钢丝绳电动葫芦在某一段行程中工作，一但超出工作范围，就会立马自动断电停止工作，可以起到安全保护作用。

对钢丝绳电动葫芦的断火限位器进行接线操作，需要先了解其什么意思。断火“断”就是断开，“火”就是火线，在这里是指输入电源，简单来讲就是断开电机进电火线，切断电源。

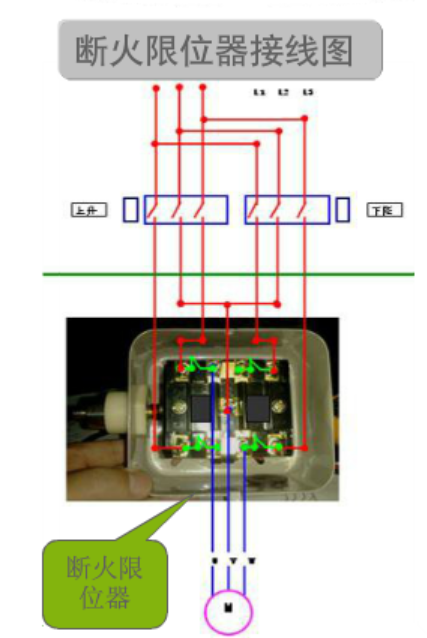

电动葫芦断火限位器接线图如下：

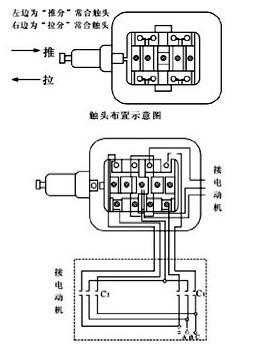

电动葫芦的断火限位装置由断火限位器和导杆组成。断火限位器安装于起升电动机接线盒上，用于起升机构的上下限位保护。其工作原理是：钢丝绳导绳器卡板拨动导杆进而带动断火限位开关切断起升电动机电源。

电动葫芦断火限位器是安装在起升电机机座上，与电动葫芦自身的限位杆配套使用，从而达到上升、下降双向限位的目的。

断火限位器实际上是行程开关的一种，电动葫芦的钢绳卷筒上有一个能随绳圈多少轴向移动的导绳器，正是它带动导杆在吊钩升到一定程度时使限位开关断开，切断起升电机电源，防止发生事故。

以上就是对于电动葫芦限位器接线图以及钢丝绳电动葫芦断火限位器原理的一些简单讲解啦，如果您还有什么不明白的方面，可以随时拨打我们的电话联系我们咨询。
